LYV®, професионален производител на индустриски вентили, го претстави својот

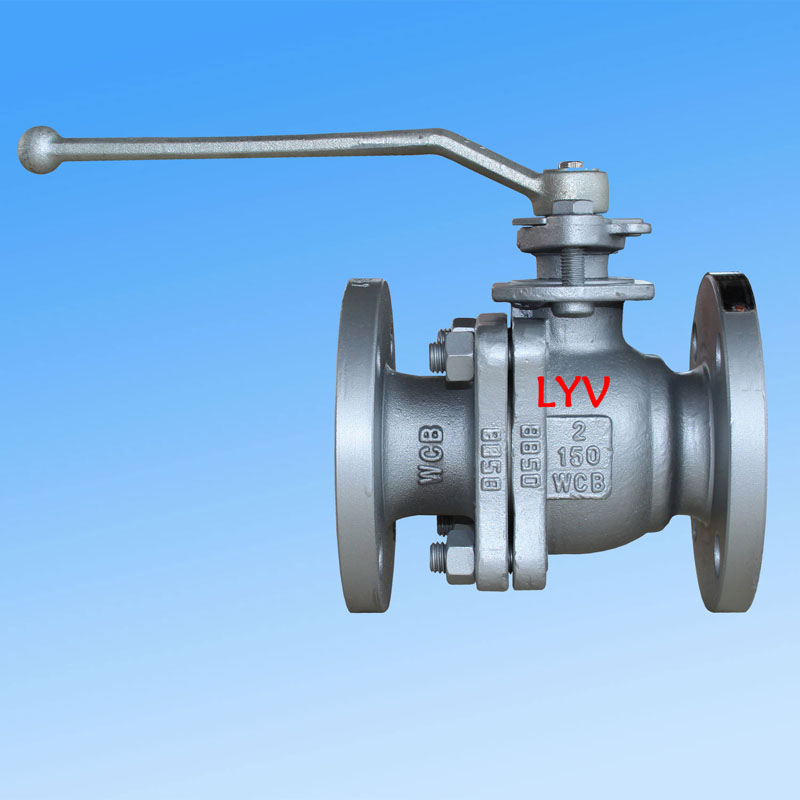

Пловечки топчест вентил од 2 парчиња, еден од најкористените типови вентили во индустриските цевководни системи. Компанијата извезува вентили на пазари вклучувајќи ги Северна Америка, Југоисточна Азија, Русија и Блискиот Исток. Со опрема за CNC обработка и квалификувана работна сила, LYV® има годишен производствен капацитет кој надминува 50.000 вентили, поддржувајќи ги стандардните и сопствените барања.
Дизајн и конструкција
Пловечкиот топчест вентил од 2 делови има конструкција со поделено тело со дизајн на лебдечка топка. Тој е дизајниран во согласност соISO 17292, API 608 и API 6Dстандарди. Вентилот е достапен во конфигурации со полн отвор (FB) или намален отвор (RB), со конструкција на каросеријата за влез на крајот. Опциите на хаубата вклучуваат забравена хауба или продолжена хауба, а типовите на седишта се нудат во варијанти на меки седишта или метални варијанти со тврда заптивка. Насоката на протокот може да биде еднонасочна или двонасочна, обезбедувајќи флексибилност за различни барања на процесот.
Големина и опсег на притисок
| Класа на притисок |
Опсег на големини (NPS) |
Опсег на големини (DN) |
| ANSI класа 150LB |
1/2" - 10" |
DN15 - DN250 |
| ANSI класа 300LB |
1/2" - 8" |
DN15 - DN200 |
| ANSI класа 600LB |
1/2" - 4" |
DN15 - DN100 |
Забелешка:За рејтингот на PN, вентилот покрива PN0.6, PN1.6, PN2.0, PN2.5 до DN250; PN4.0 и PN5.0 до DN200; PN6.3 и PN10.0 до DN100.
Стандарди за дизајн и тестирање
| Стандардна категорија |
Референтен стандард |
|
Стандард за дизајн
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Инспекција и тестирање
|
API 598 / API 6D |
|
Тестирање за безбедност на пожар
|
API 607 / API 6FA |
|
Должина од прирабница до прирабница
|
ANSI B16.10 – Кратка шема / Долга шема |
|
Крај на врски
|
Прирабнички (ANSI B16.5), Заварување со задник, Заварување со приклучок |
Клучни карактеристики
-
Противпожарен дизајн– е во согласност со API 607 / API 6FA
-
Анти-статички дизајн– го троши статичкото полнење за безбедно работење
-
Доказно стебло за издувување– го спречува исфрлањето на стеблото под притисок
-
Услужен медиум- природен гас, нафта, вода, кислород и други индустриски течности
-
Кисела услуга– усогласен со ISO 15156 / NACE MR0175
-
Работа на вентилот– рачна рачка, запчаник со црви, пневматски активирач, електричен погон
Градежни материјали (БОМ)
Тело и хаубата
| Оценка на материјалот |
Опис |
| ASTM A216 GR. WCB / A105N |
Јаглероден челик |
| ASTM A352 LCB / LCC / A350 LF2 |
Јаглероден челик со ниска температура |
| ASTM A351 GR. CF8 / CF8M |
SS 304 / SS 316 (нерѓосувачки челик) |
| ASTM A351 GR. CF3 / CF3M |
SS 304L / SS 316L (нерѓосувачки челик) |
| ASTM A351 гр. CF8C |
Нерѓосувачки челик |
| ASTM A890 4A / 5A / 6A |
Дуплекс нерѓосувачки челик |
Цврста топка
| Оценка на материјалот |
Опис |
| A105N + ENP / A105N + TCC |
Јаглероден челик со електробез никел / облога од волфрам карбид |
| ASTM A182 F304 / F316 |
SS 304 / SS 316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
Нерѓосувачки челик |
| ASTM A182 F51 / F53 / F55 |
Дуплекс / Супер дуплекс нерѓосувачки челик |
Забелешка за метално седиште со тврда заптивка:Третманите на површината на топката вклучуваат ENP, HCR, WC и заварување Ni60 / Ni55.
Стеблото
| Оценка на материјалот |
Опис |
| ASTM A182 F6a |
Мартензитен нерѓосувачки челик |
| ASTM A182 F304 / F316 / F304L / F316L |
Нерѓосувачки челик |
| 17-4 PH |
Нерѓосувачки челик кој се стврднува со врнежи |
| ASTM A182 F51 / F53 / F55 |
Дуплекс / Супер дуплекс нерѓосувачки челик |
Седишта, пломби за тело и пакување со жлезди
| Материјал |
Апликација |
| Тефлонски Богородица |
Седиште / заптивка на телото / пакување со жлезди |
| 25% тефлонски наполнет стакло (GFT) |
Седиште / заптивка на телото / пакување со жлезди |
| Тефлонски тефлонски полн со јаглерод (CFT) |
Седиште / заптивка на телото / пакување со жлезди |
| ЅИРНИ / Delrin |
Заптивка за седиште / тело |
| Графолија (графит прстен) |
Седиште / заптивка на телото / пакување со жлезди |
Апликација и услуга
Пловечкиот топчест вентил од 2 парчиња е погоден за широк спектар на индустриски апликации, вклучувајќи системи за нафта и гас, петрохемиски, производство на електрична енергија, третман на вода и цевководи. Достапно е со прирабнички, заварени конекции или приклучоци за заварување со приклучок и може да се ракува рачно или со автоматизирани актуатори. LYV® обезбедува целосна поддршка по продажбата и навремена испорака, поддржани од своите искусни инженерски и производствени тимови.
Забелешка:За прилагодени комбинации на материјали, оценки за притисок или конфигурации на актуатор, ве молиме контактирајте со LYV® директно со спецификациите на вашиот проект.
