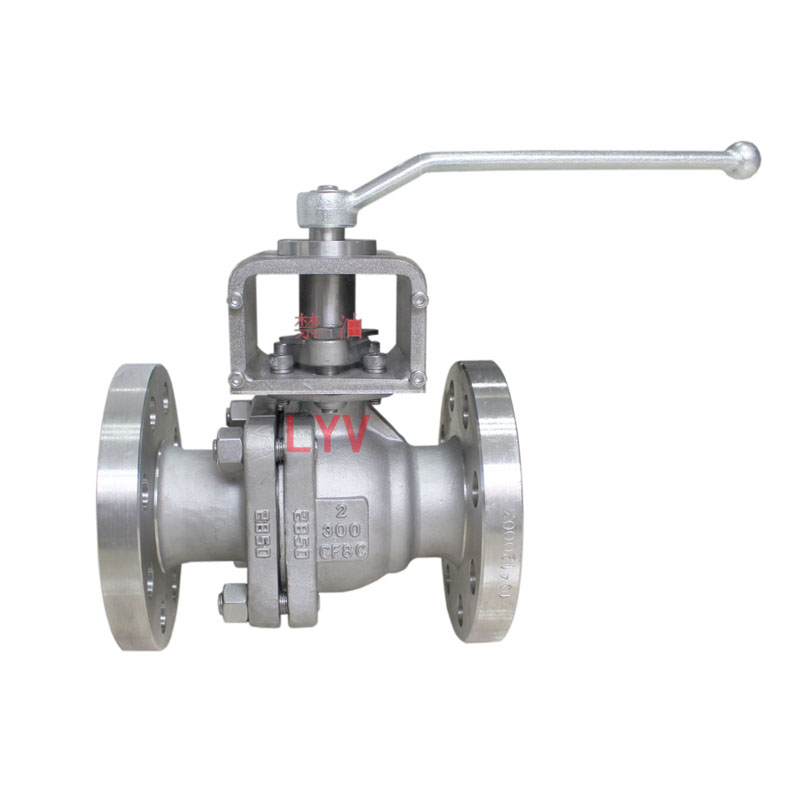

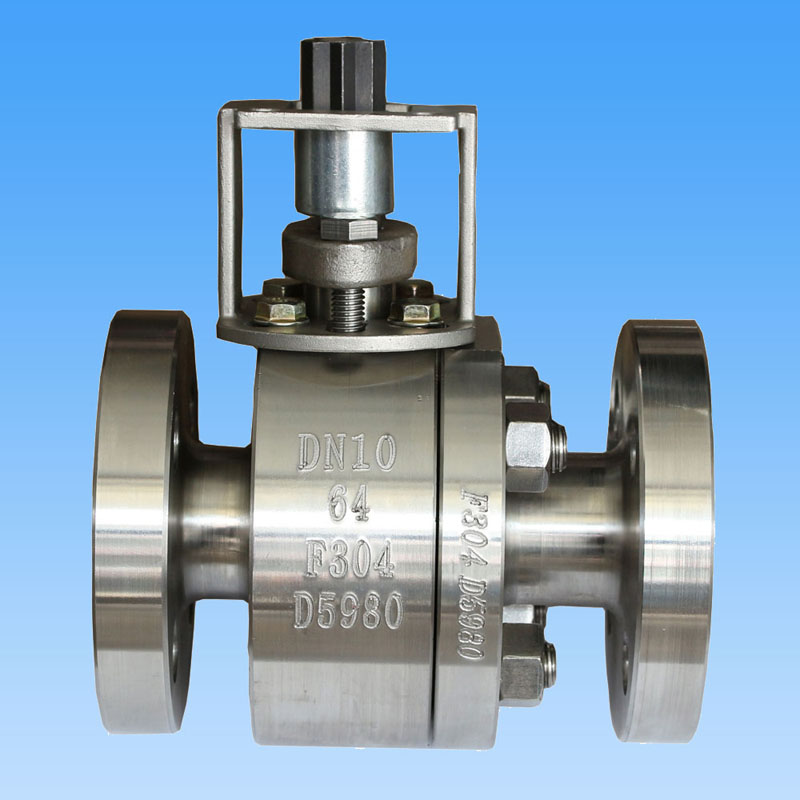

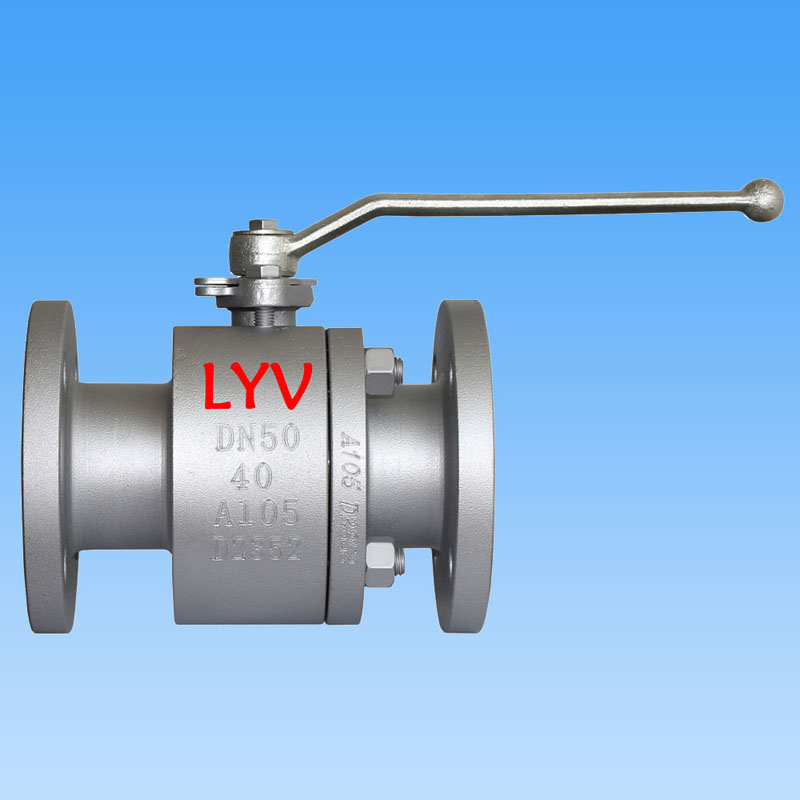

Пловечки топчест вентил со целосна дупка

LYV® Пловечкиот топчест вентил со полна дупка се користи за отсекување или поврзување на медиумот во цевководот, кој има карактеристика како: обезбедување на заптивка на вентилот, низок коефициент на триење, мал работен вртежен момент, разновидни материјали на седиштата, широк опсег на приспособливост, отворен /затвори со правилен прекинувач. Во исто време, пловечкиот топчест вентил може да формира метален контакт со телото на вентилот по пожарот за да се обезбеди заптивка на стеблото.

Дизајн и тестирање Меѓународен стандард:

Стандард за дизајн: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Стандард за проверка и тестирање: API 598/ API 6D

Стандард за тестирање за безбедно пожар: API 607/API 6FA

Должина од прирабница до прирабница: ANSI B 16.10 -Кратка шема/ Долга шема

Крајна врска : Прирабнички крај до ANSI B 16.5, Краеви за заварување со задник, краеви за заварување во залиха.

Големина на производителот и опсег на притисок:

NPS 1/2â до 10â (за ANSI класа 150LB)

NPS 1/2â до 8* (за ANSI класа 300LB)

NPS 1/2â до 4â (за ANSI класа 600LB)

или

DN15 до DN250 (за PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN15 до DN200 (за PN4.0Mpa, PN5.0Mpa)

DN15 до DN100 (за PN6.3Mpa, PN10.0Mpa)

Отвор на цевката: полна дупка (FB)

Градежно тело: Краен влез, 2 парчиња/3 парчиња

Капата на моторот/Тип на капак: Забравена хауба/Продолжена хауба

Тип на седиште: Мек тип/ Метален тип на тврд печат

Насока на проток: Еднонасочно/двонасочно

Услужен медиум: природен гас, нафта, вода, гас оксигон итн

Услуга: SOUR, ISO 15156/ NACE MR0175

Карактеристика: Дизајн за заштита од пожар

Анти-статички дизајн

Доказно стебло за издувување

ISO 5211 монтиран IPAD

Работа на вентилот: рачна рачка / запчаник со црви / Работа со актуатор / пневматски активирач / електричен погон

МПЦ (Бил на материјалот â БОМ) :

Тело и хауба: ASTM A 216 GR. WCB / ASTM A105N (јаглероден челик)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (јаглероден челик со ниска температура)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (нерѓосувачки челик)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (нерѓосувачки челик)

: ASTM A351 гр. CF8C

: ASTM A890 4A / 5A/ 6A (дуплекс нерѓосувачки челик)

Цврста топка: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Забелешка: Харсеал метален тип на седишта Обработка на топчеста површина: ENP, HCR, WC, заварување Ni60/ Ni55

Стебло: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Заптивка за топчести седишта и тело: Тефлонски Вирџин / 25% Тефлонски Полнет со стакло â GFT / Тефлонски полн со јаглерод â CFT

: PEEK / Delrin / Grafoil â Графитен прстен

Пакување жлезди: Тефлонски Вирџин / 25% Тефлонски Полнет со стакло â GFT / Тефлонски полн со јаглерод â CFT

: Графолија â Графитен прстен

Што е топчест вентил од пловечки тип?

Пловечкиот топчест вентил е еден вид вентил што неговата топка лебди внатре во телото на вентилот; се оддалечува на низводната страна и би бил цврсто притиснат на седиштето со средниот притисок, за да се обезбеди сигурно запечатување. Тоа е прилично едноставен дизајн со добри перформанси на запечатување и се потпира на материјалот на седиштето за да го поднесе обемот на работа бидејќи напрегањето на заптивање главно се наметнува на прстените на седиштата. Вообичаено, пловечките топчести вентили работат во системот на гасоводот со низок и среден притисок.

Што е топчест вентил со полна дупка?

Топчестиот вентил со целосна дупка главно се користи за услови на вклучување-исклучување. Во системот на процесниот цевковод, повеќето вентили се дизајнирани да го ограничат протокот на одреден опсег со тоа што протокот на проток или површината на членот за затворање ќе биде помал од внатрешниот дијаметар на цевката. Некои видови топчести вентили имаат топка со голема големина за да се осигураат дека внатрешните проточни премини можат да имаат доволно простор за да овозможат течноста да помине без никакви очигледни ограничувања, што се нарекува топчести вентили со целосна дупка, бидејќи дупката на топката е иста големина за да одговара со дијаметарот на цевководот.
