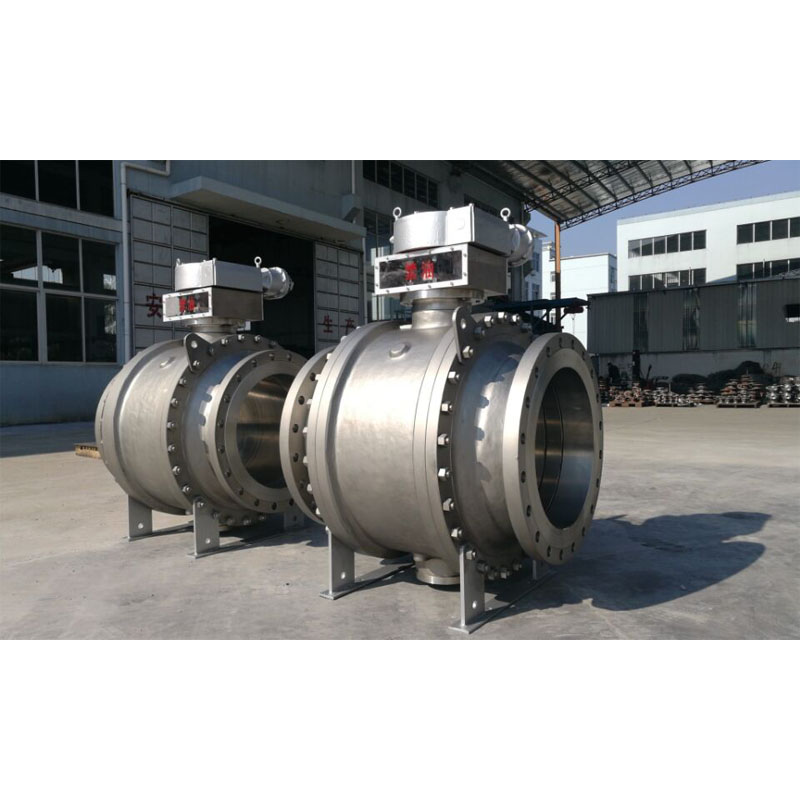

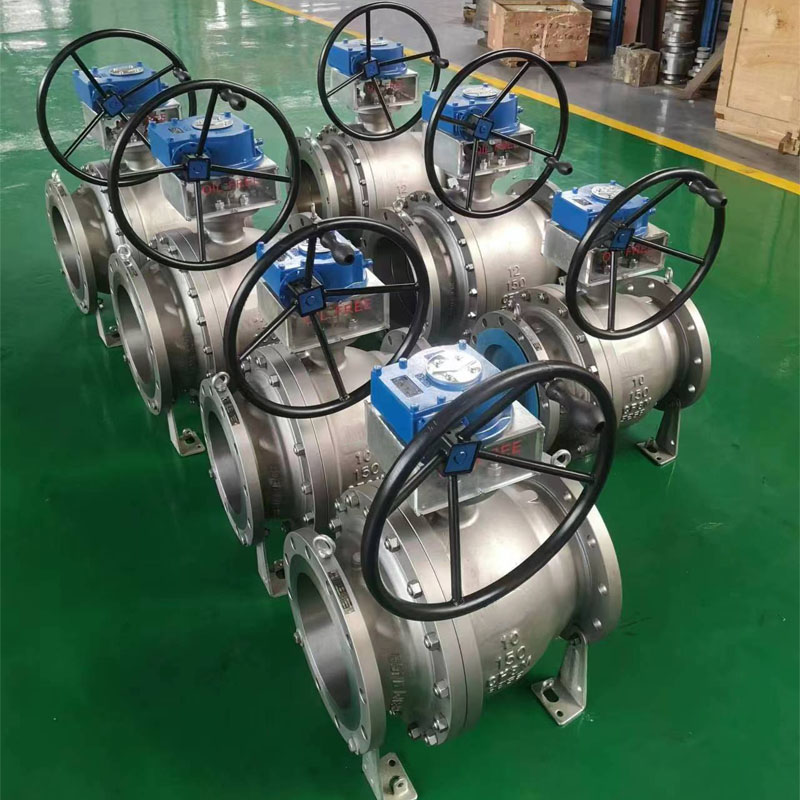

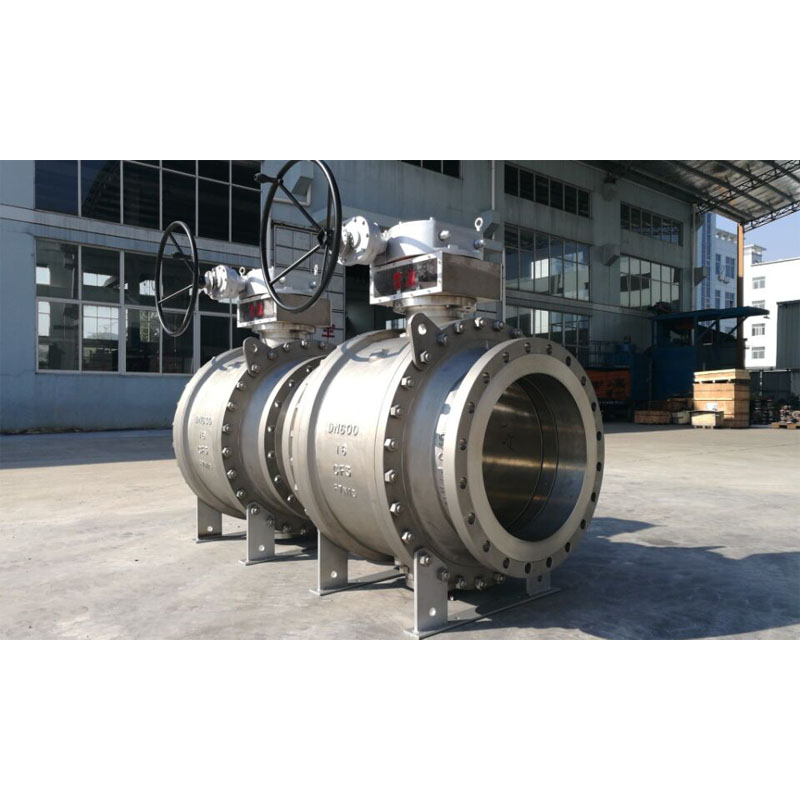

Оксигон топчест вентил

Oxygon Ball Valve е еден вид специјален топчест вентил кој вентилите се користат за гасот Oxygon во системот, што треба да биде строго барање без масло за време на процесот на склопување и инсталација.

Дизајн и тестирање Меѓународен стандард на топчест вентил од два дела

Стандард за дизајн: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Стандард за проверка и тестирање: API 598/ API 6D

Стандард за тестирање за безбедно пожар: API 607/API 6FA

Должина од прирабница до прирабница: ANSI B 16.10 -Кратка шема/ Долга шема

Крајна врска : Прирабнички крај до ANSI B 16.5, Краеви за заварување со задник, краеви за заварување во залиха.

Големина на производителот и опсег на притисок:

NPS 1/2" до 48" (за ANSI класа 150LB)

NPS 1/2" до 48" (за ANSI класа 300LB)

NPS 1/2" до 48" (за ANSI класа 600LB)

NPS 1/2" до 36" (за ANSI класа 900LB)

NPS 1/2" до 24" (за ANSI класа 1500LB)

NPS 1/2" до 12" (за ANSI класа 2500LB)

или

DN15 до DN1200 (за PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN15 до DN1200 (за PN4.0Mpa, PN5.0Mpa)

DN15 до DN1200 (за PN6.3Mpa, PN10.0Mpa)

DN15 до DN900 (за PN15.0Mpa)

DN15 до DN600 (за PN25.0Mpa)

Отвор на цевката: полн отвор (FB)/ Намалување на отворот (RB)

Градежно тело: страничен влез

Капата на моторот/Тип на капак: Забравена хауба/Продолжена хауба

Тип на седиште: Мек тип

Насочен проток: Еднонасочен/Двонасочен

Услужен медиум: гас оксигон

Карактеристика: Дизајн за заштита од пожар

Анти-статички дизајн

Доказно стебло за издувување

Работа на вентилот: рачна рачка / запчаник за црви / Работа со актуатор / пневматски активирач / електричен погон

МПЦ (Бил на материјалот – БОМ) :

Тело и хаубата: ASTM B148 C95800 (Ал–Бронза)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (нерѓосувачки челик)

Цврста топка: ASTM B148 C95800 (Ал–Бронза)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

Стебло: ASTM B148 C95800 (Ал–Бронза)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

Заптивка за топчести седишта и тело: Тефлонски Вирџин / 25% тефлонски полнети со стакло

: PEEK / Delrin / Grafoil – Графитен прстен

Пакување со жлезди: Тефлонски Вирџин / 25% Тефлонски Наполнет со стакло - GFT / Тефлонски Наполнет со јаглерод - CFT
