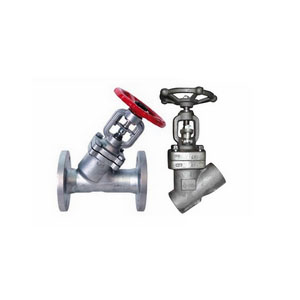

Y Шема Глобус вентил

LYV® Глобус вентил од типот Y Вовед

Можете да бидете сигурни дека ќе купите приспособен Y Pattern Globe Valve од LYV®. Со нетрпение очекуваме да соработуваме со вас, ако сакате да дознаете повеќе, можете да се консултирате со нас сега, ние ќе ви одговориме навреме! Челик за фалсификување со стоп вентил од типот Y (заварување со штекер, самозапечатување) Запрениот вентил од типот Y е погоден за номинален притисок 150LB-2500LB, работна температура -29 ~ 550 нафта, хемиска индустрија, фармацевтска, хемиско ѓубриво, електроенергетска индустрија и други услови на цевководот погоре, отсечете го или поврзете го медиумот. Применлив медиум: вода, масло, пареа, кисел медиум итн. Режим на работа: рачен, пневматски, електричен

LYV® Параметар на вентилот за глобус на моделот Y (спецификација)

Тело на вентилот WCB WC1 WC6 WC9

Капак на вентил 25 15CrMoA 12Cr1MoVA 12Cr1MoVA

Поддршка WCB WCB WCB WCB

WC1 WC6 WC9

Диск 25 15CrMoA 12Cr1MoVA 12Cr1MoVA

Стебло на вентилот 25Cr2MoV 25Cr2MoV 20Cr1Mo1V1A 20Cr1Mo1V1A

Седиште 25 15Cr1MoA 12Cr1MoVA 12Cr1MoVA

Флексибилен графит засилен со запечатувачки прстен

Флексибилен графит засилен со полнење

Навртка на стеблото на вентилот ZCuA110Fe3

LYV® Технички барања за Y Pattern Globe Valve

1. Дизајн и изработка на вентили според API 623-2013, JIS E101 и NB/T 47044-2014;

2, тест на вентил според API 598-2009, итн.;

3. Структурната должина треба да биде во согласност со ASME B16.10-2009, JIS E101 и NB/T 47044-2014 итн., или во согласност со стандардната должина на претпријатието или големината обезбедена од корисникот;

4, жлебот за заварување според ASEM B16.25-2012, GB/T 12224-2005, JB/T 3595-2002, NB/T 47044-2014 и стандардот за управување со енергетската индустрија 78DG прописите или корисниците да обезбедат големина;

5, рејтинг на притисок и температура според ASME B16.34-2013 и други прописи

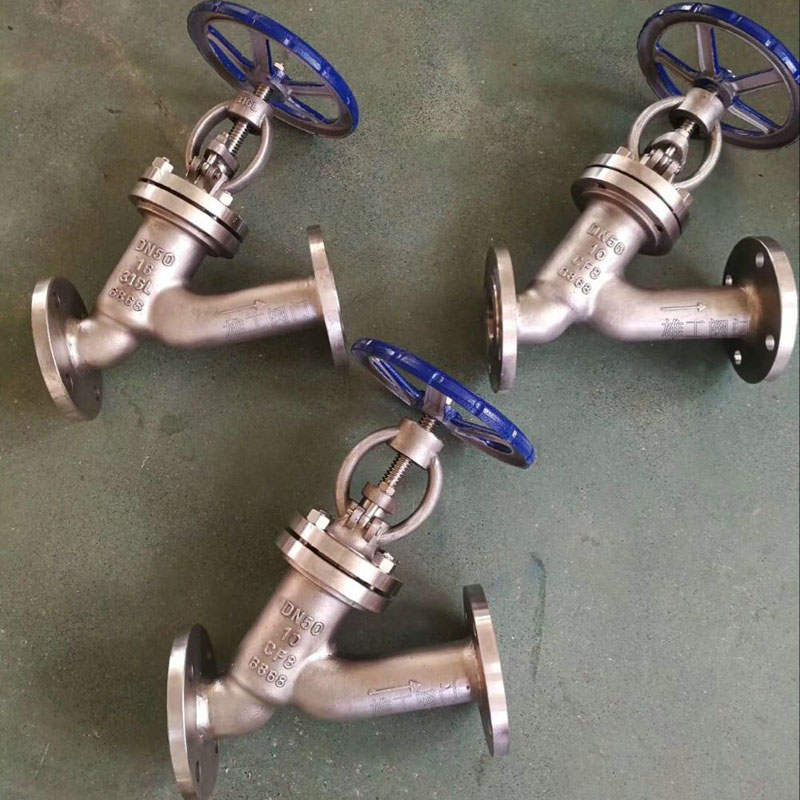

Детали за вентил за глобус LYV Y-тип
