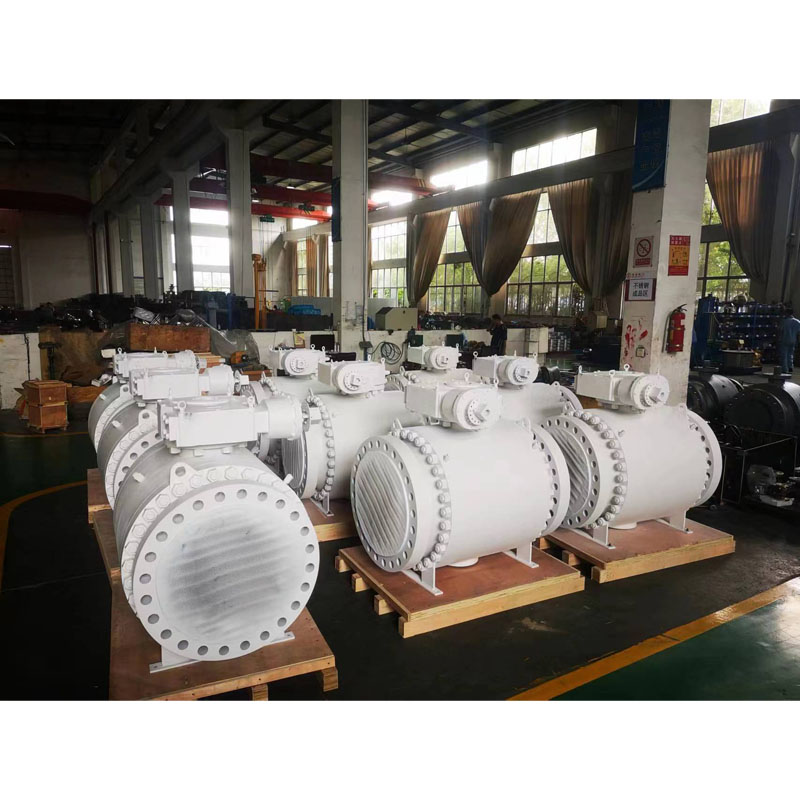

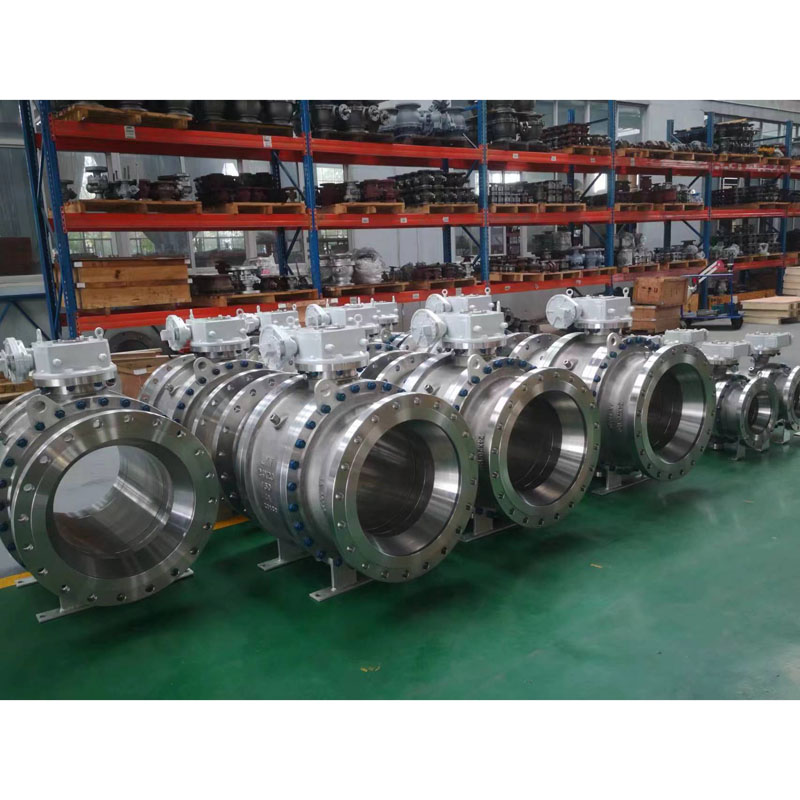

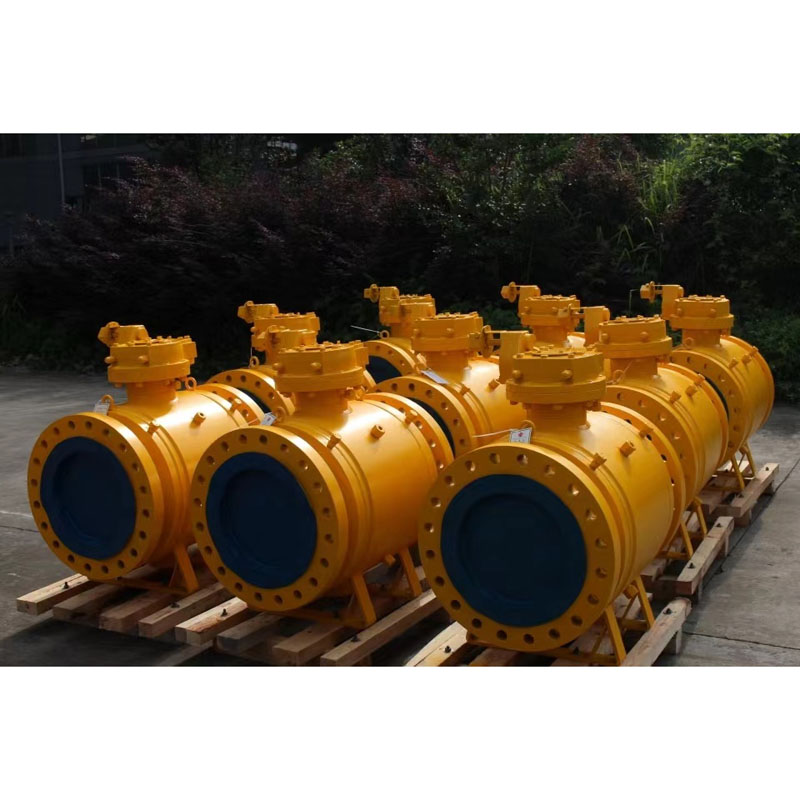

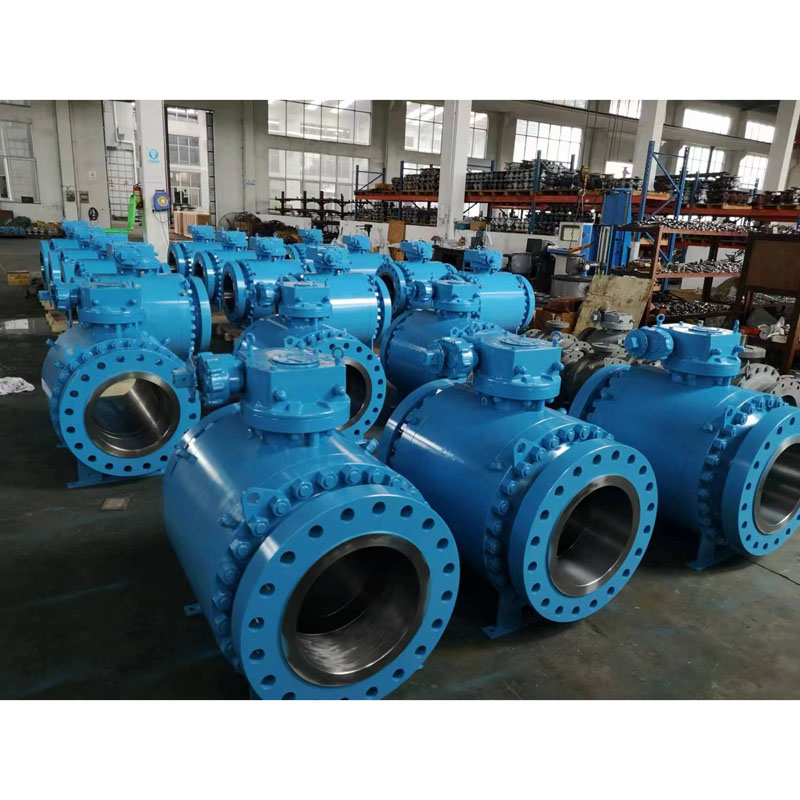

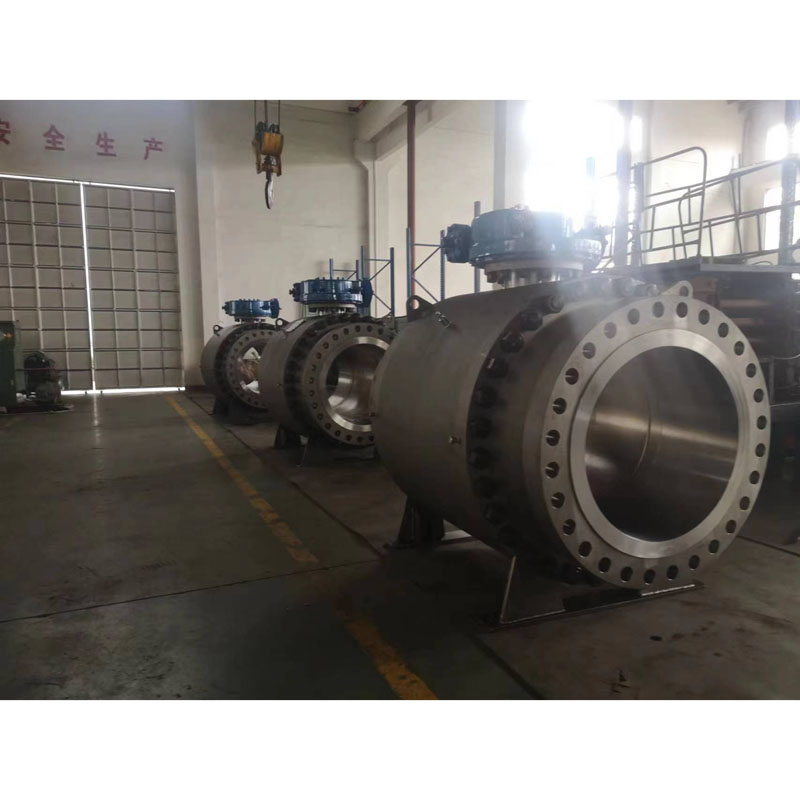

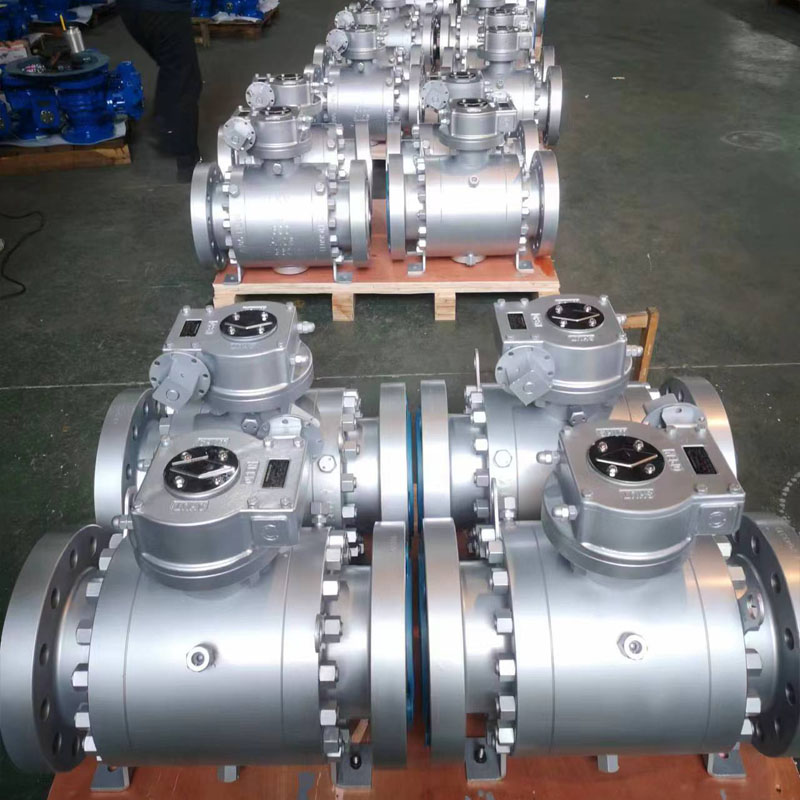

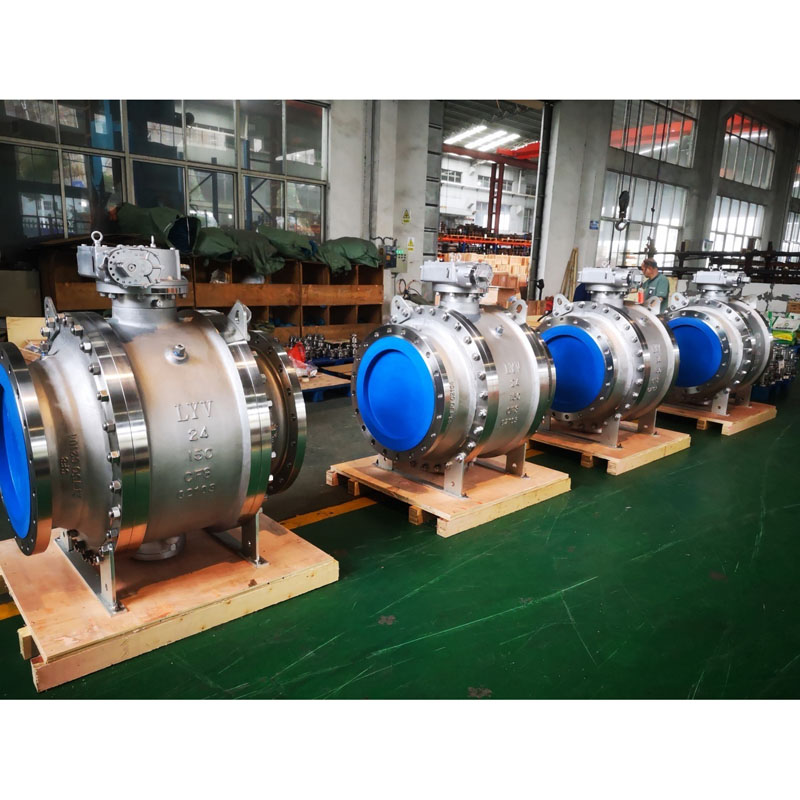

Топчест вентил монтиран со полна дупка

LYV® Топчестите вентили монтирани на полна дупка се задоволни од многу клиенти, кои сакаат екстремен дизајн, квалитетна суровина, високи перформанси и конкурентна цена. Ако ги барате вентилите, консултирајте се со нас сега.

Топчестиот вентил монтиран со полна дупка е дизајниран со двоен блок и крвав или двоен клип, кој е опремен со систем за вбризгување на заптивната смеса и за стеблото и за седиштата до шуплината на телото, така што може да се исцеди и од возводно и од долниот крај, за да се спречи седиштето или стеблото истекување.

Меѓународен стандард за дизајн и тестирање:

Стандард за дизајн: ISO 14313/ ASME B 16.34 /API 6D

Стандард за проверка и тестирање: API 598/ API 6D

Стандард за тестирање за безбедно пожар: API 607/API 6FA

Должина од прирабница до прирабница: ANSI B 16.10 -Кратка шема/ Долга шема

Крајна врска : Прирабнички крај до ANSI B 16.5, Краеви за заварување со задник, краеви за заварување во залиха.

Големина на производителот и опсег на притисок:

NPS 2â до 48 â (за ANSI класа 150LB)

NPS 2â до 48â (за ANSI класа 300LB)

NPS 2â до 48â (за ANSI класа 600LB)

NPS 2â до 36â (за ANSI класа 900LB)

NPS 2â до 24â (за ANSI класа 1500LB)

NPS 2â до 12â (за ANSI класа 2500LB)

или

DN50 до DN1200 (за PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN50 до DN1200 (за PN4.0Mpa, PN5.0Mpa)

DN50 до DN1200 (за PN6.3Mpa, PN10.0Mpa)

DN50 до DN900 (за PN15.0Mpa)

DN50 до DN600 (за PN25.0Mpa)

Отвор на цевката: полна дупка (FB)

Градежно тело: Завршен влез

Капата на моторот/Тип на капак: Забравена хауба/Продолжена хауба

Тип на седиште: Мек тип/ Метален тип на тврд печат

Насока на проток: Еднонасочно/двонасочно

Услужен медиум: природен гас, нафта, вода, гас оксигон итн

Услуга: SOUR, ISO 15156/ NACE MR0175

Фугитивна емисија: ISO 15848

Карактеристика: Дизајн за заштита од пожар

Анти-статички дизајн

Доказно стебло за издувување

Двоен блок и необичен дизајн

ISO 5211 монтиран IPAD

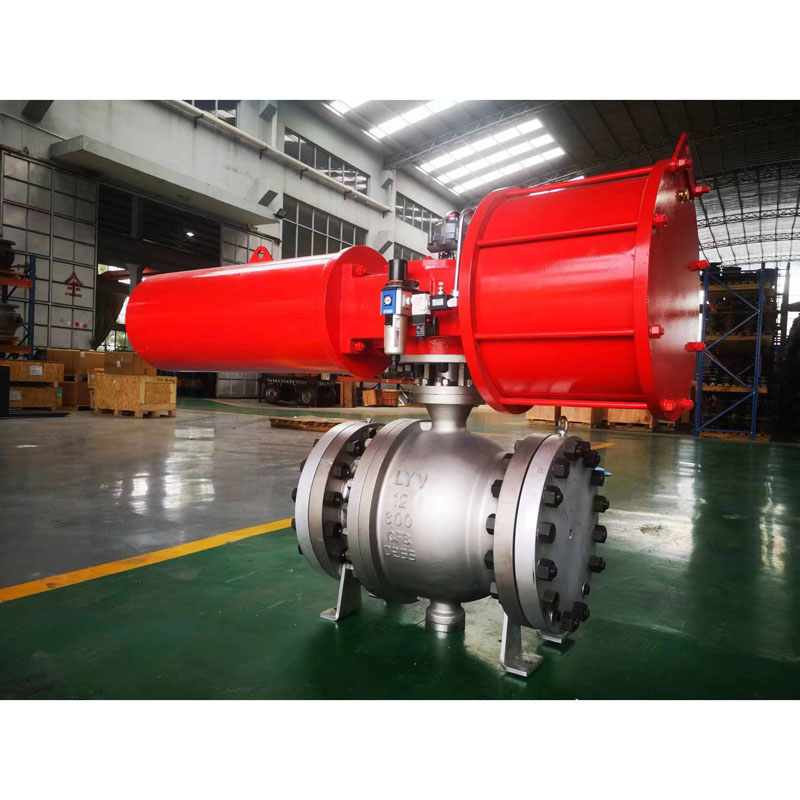

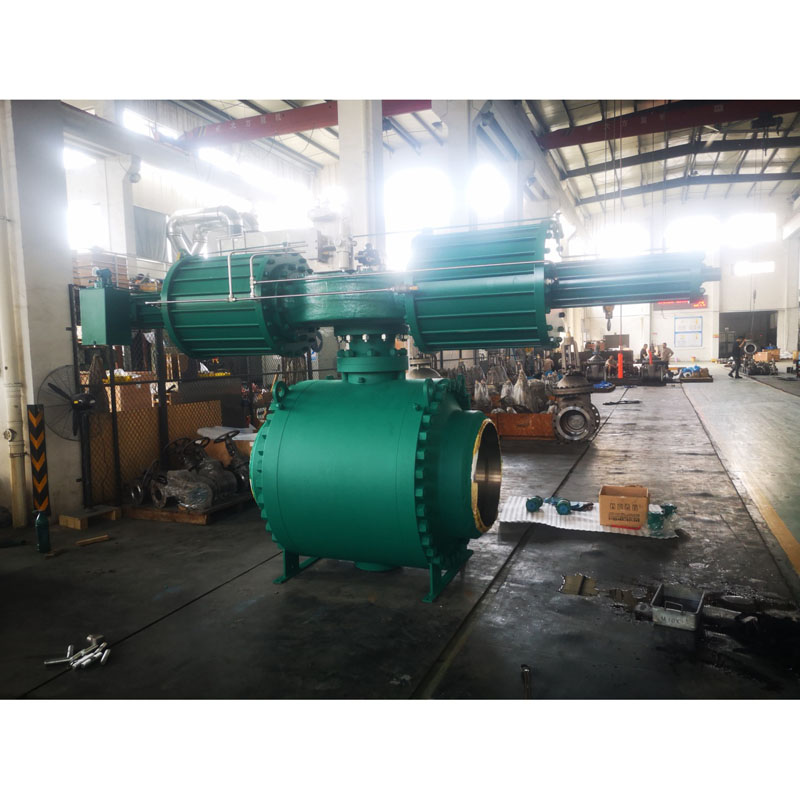

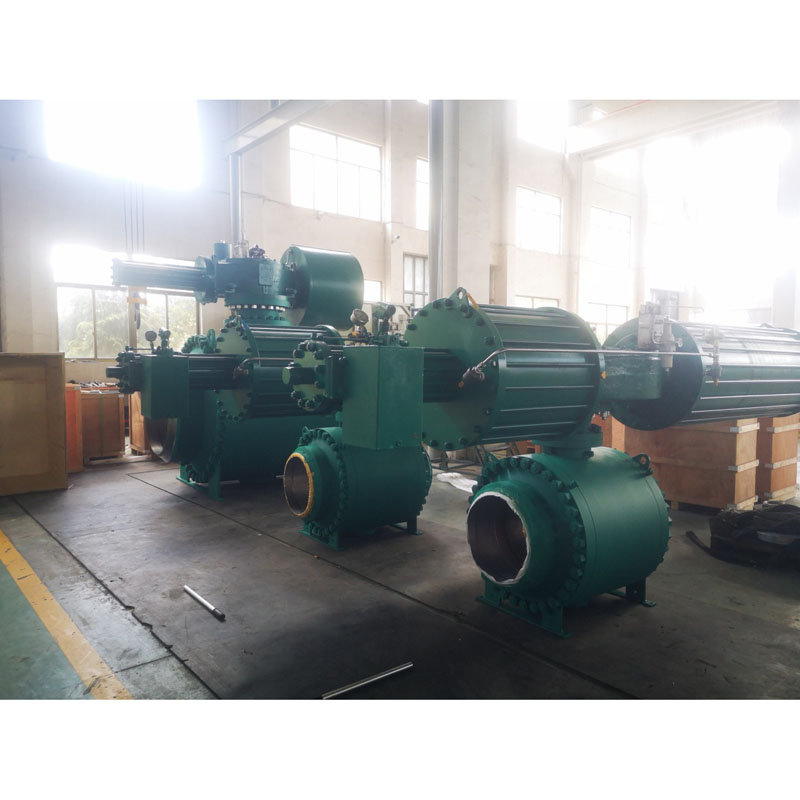

Работа на вентилот: рачна рачка / запчаник за црви / Работа со актуатор / пневматски побудувач / моторен активатор

МПЦ (Бил на материјалот â БОМ) :

Тело и хауба: ASTM A 216 GR. WCB / ASTM A105N (јаглероден челик)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (јаглероден челик со ниска температура)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (нерѓосувачки челик)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (нерѓосувачки челик)

: ASTM A351 гр. CF8C

: ASTM A890 4A / 5A/ 6A (дуплекс нерѓосувачки челик)

:ASTM A182 F51 / F53/ F55 (дуплекс нерѓосувачки челик)

Цврста топка: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Забелешка: Харсеал метален тип на седишта Обработка на топчеста површина: ENP, HCR, WC, заварување Ni60/ Ni55

Стебло: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Метален прстен на седиштата: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Забелешка: Харсеал метален тип на седишта Обработка на површински прстен на седиштата: ENP, HCR, WC, заварување Ni60/ Ni55

Запечатување на седиштата: Тефлонски Вирџин / 25% Тефлонски Полнет со стакло â GFT / Тефлонски полн со јаглерод â CFT

: PEEK / Delrin / Grafoil â Графитен прстен

Пакување жлезди: Тефлонски Вирџин / 25% Тефлонски Полнет со стакло â GFT / Тефлонски полн со јаглерод â CFT

: Графолија â Графитен прстен

Што е топчест вентил монтиран во Trunnion?

Топчестиот вентил монтиран на бандаж е квартален вентил за вртење што помага да се запре течениот медиум во цевководите. Уникатната карактеристика на топчестиот вентил монтиран на бандаж е неговиот диск во тркалезна или сферична форма поставен во центарот. Ова продолжува да ротира за да го запре или започне протокот.
