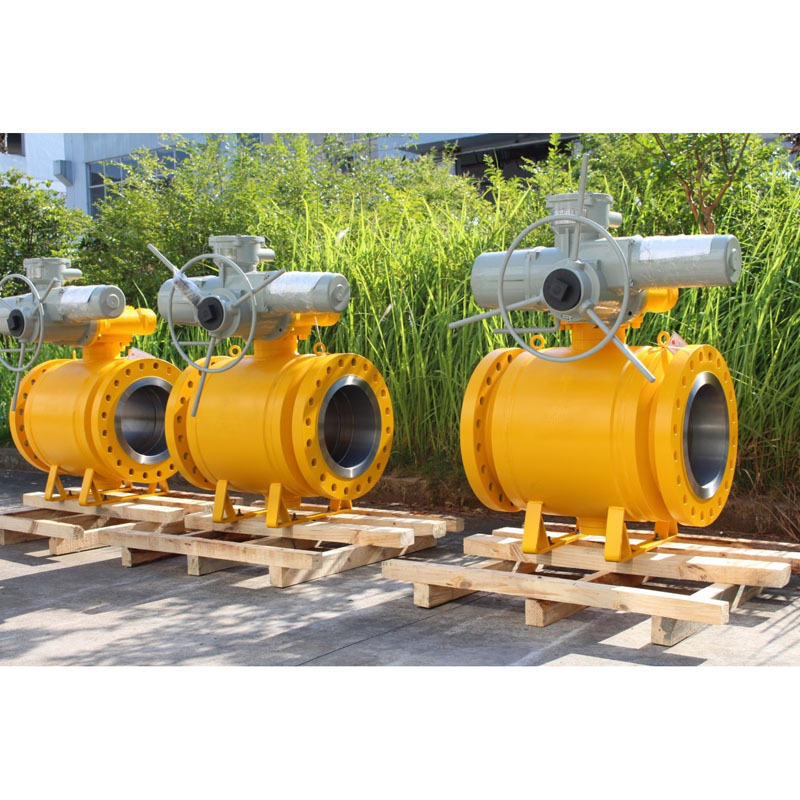

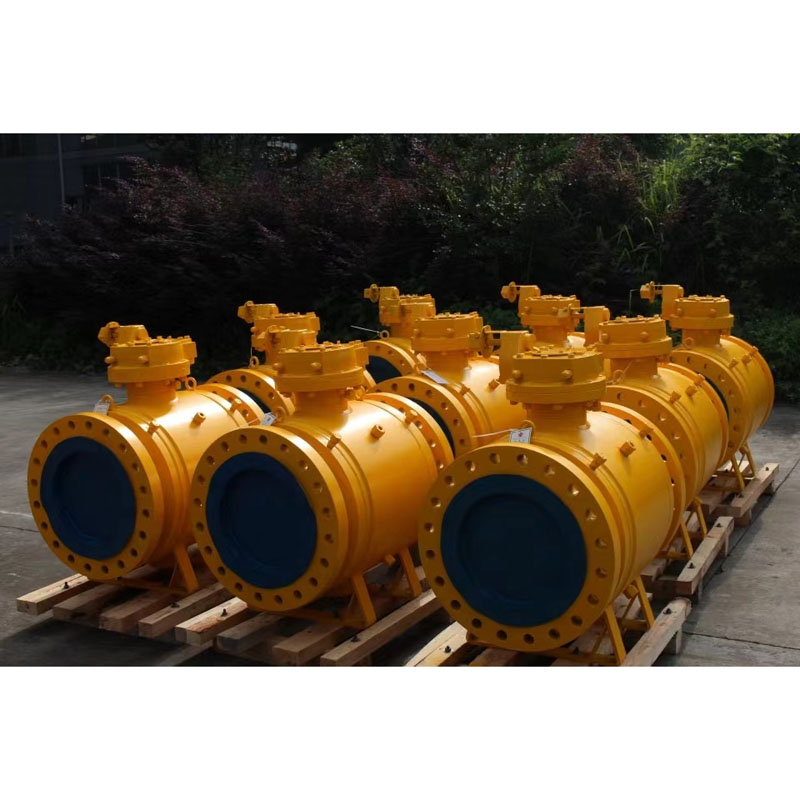

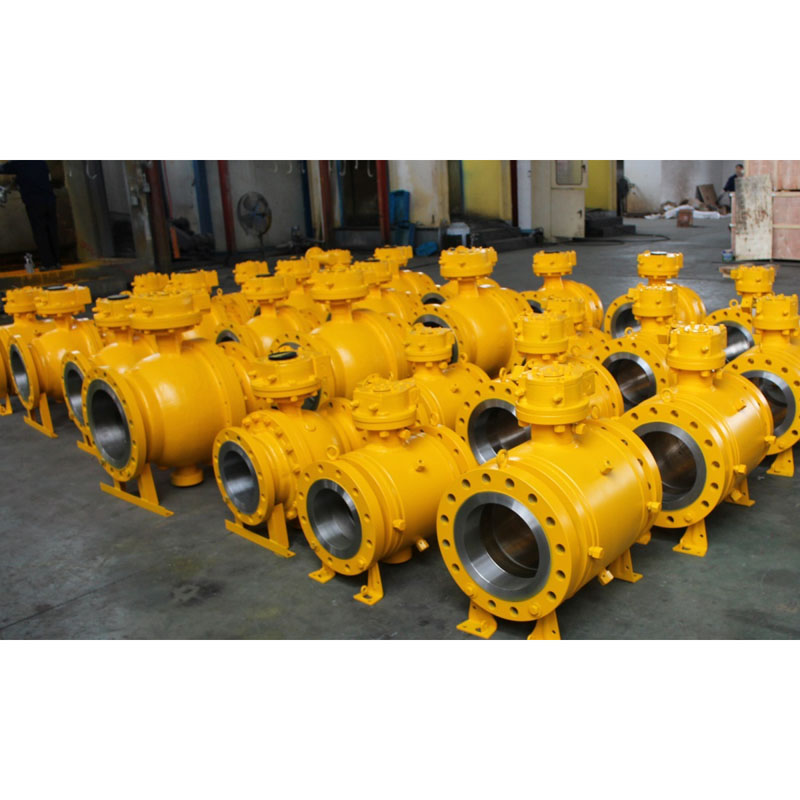

Целосно заварување Trunnnion топчест вентил

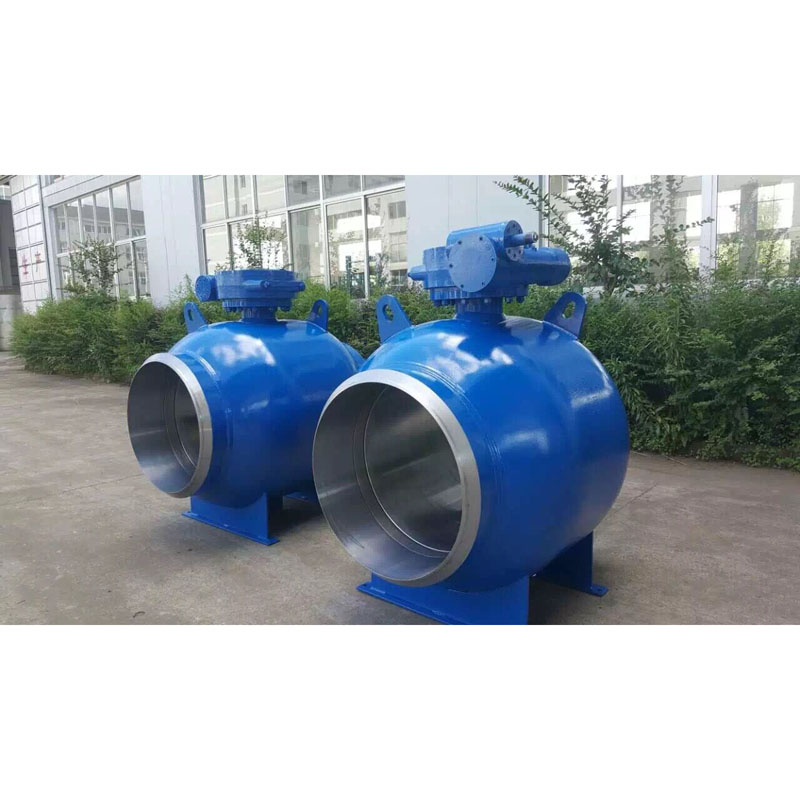

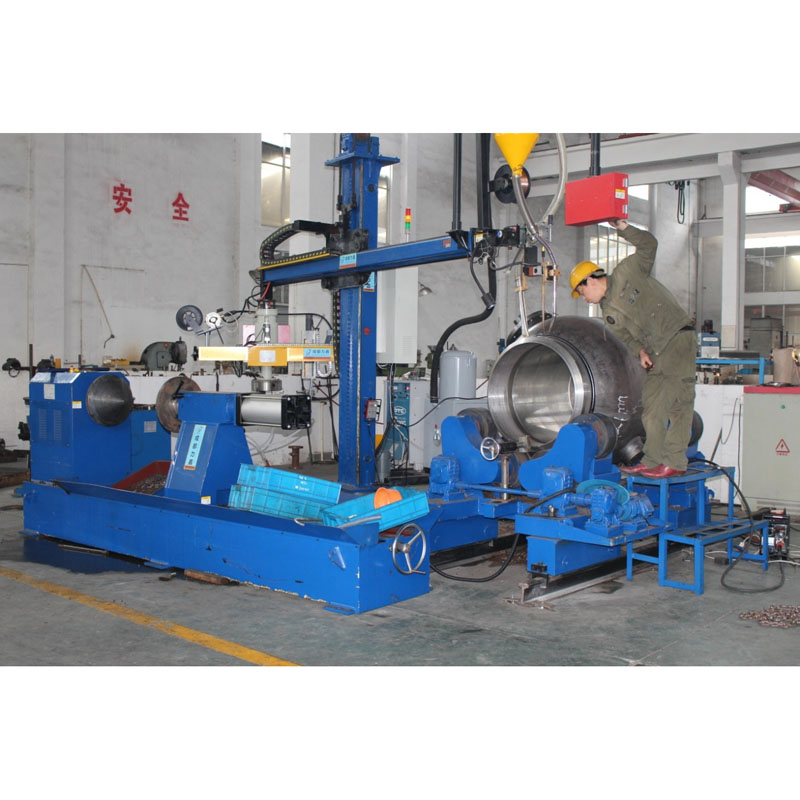

LYV® е производител и добавувач на вентили во Лишуи, Кина, кој може да го понуди прилагодениот и големопродажен топчест вентил за целосно заварување Trunnnion. Се нарекува и топчест вентил за заварено тело, бидејќи телото е целосно заварено. Целосно завареното тело гарантира дека нема надворешно истекување од телото на вентилот. Сите процеси на заварување се квалификувани и изведени според ASME Дел IX. Заварувањето за телото на вентилот треба да се изврши со недеструктивни тестови.

Предности:

Целосно заварување Trunnion топчест вентил, исто така наречен топчест вентил за заварено тело, може да понуди максимална цврстина со минимална тежина, како и максимална отпорност на притисокот и напрегањата на системот на цевководот. Компактниот сферичен дизајн го елиминира делот на прирабниците на каросеријата, со што се намалува вкупната големина и точките на истекување, без потенцијал за бегство од прирабниците.

Вообичаено, топчестиот вентил за целосно заварување е широко користен во преносот на природен гас за подземна и закопана инсталација. За да се уверите во перформансите на запечатувањето, постојат различни процедури за тестирање на вентилите, дополнително, треба да се спроведат и визуелни, магнетни честички (MT), ултразвучни (UT) и радиографски тестови (RT) за шевовите за заварување, доколку е потребно.

Меѓународен стандард за дизајн и тестирање:

Стандард за дизајн: ISO 14313/ ASME B 16.34 /API 6D

Стандард за проверка и тестирање: API 598/ API 6D

Стандард за тестирање за безбедно пожар: API 607/API 6FA

Должина од прирабница до прирабница: ANSI B 16.10 -Кратка шема/ Долга шема

Крајна врска : Прирабнички крај до ANSI B 16.5, Краеви за заварување со задник, краеви за заварување во залиха.

Големина на производителот и опсег на притисок:

NPS 2â до 48 â (за ANSI класа 150LB)

NPS 2â до 48â (за ANSI класа 300LB)

NPS 2â до 48â (за ANSI класа 600LB)

NPS 2â до 36â (за ANSI класа 900LB)

NPS 2â до 24â (за ANSI класа 1500LB)

NPS 2â до 12â (за ANSI класа 2500LB)

или

DN50 до DN1200 (за PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN50 до DN1200 (за PN4.0Mpa, PN5.0Mpa)

DN50 до DN1200 (за PN6.3Mpa, PN10.0Mpa)

DN50 до DN900 (за PN15.0Mpa)

DN50 до DN600 (за PN25.0Mpa)

Отвор на цевката: полн отвор (FB) / Намалување на отворот (RB)

Градежно тело: Целосно тело за заварување

Тип на седиште: Мек тип/ Метален тип на тврд печат

Насока на проток: Еднонасочно/двонасочно

Инсталација: Надземно / Подземно

Услужен медиум: природен гас, нафта, вода, гас оксигон итн

Услуга: SOUR, ISO 15156/ NACE MR0175

Фугитивна емисија: ISO 15848

Карактеристика: Дизајн за заштита од пожар

Анти-статички дизајн

Доказно стебло за издувување

Двоен блок и необичен дизајн

ISO 5211 монтиран IPAD

Работа на вентилот: рачна рачка / запчаник за црви / Работа со актуатор / пневматски побудувач / моторен активатор

МПЦ (Бил на материјалот â БОМ) :

Тело и хаубата: ASTM ASTM A105N (јаглероден челик)

: ASTM A350 LF2 (јаглероден челик со ниска температура)

: ASTM A182 F304/ F316 / F304L /F316L (нерѓосувачки челик)

: ASTM A351 гр. CF8C

: ASTM A890 4A / 5A/ 6A (дуплекс нерѓосувачки челик)

:ASTM A182 F51 / F53/ F55 (дуплекс нерѓосувачки челик)

Цврста топка: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Забелешка: Харсеал метален тип на седишта Обработка на топчеста површина: ENP, HCR, WC, заварување Ni60/ Ni55

Стебло: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Метален прстен на седиштата: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Забелешка: Харсеал метален тип на седишта Обработка на површински прстен на седиштата: ENP, HCR, WC, заварување Ni60/ Ni55

Запечатување на седиштата: Тефлонски Вирџин / 25% Тефлонски Полнет со стакло â GFT / Тефлонски полн со јаглерод â CFT

: PEEK / Delrin / Grafoil â Графитен прстен

Пакување жлезди: Тефлонски Вирџин / 25% Тефлонски Полнет со стакло â GFT / Тефлонски полн со јаглерод â CFT

: Графолија â Графитен прстен

Што е топчест вентил монтиран во Trunnion?

Топчестиот вентил монтиран на бандаж е квартален вентил за вртење што помага да се запре течениот медиум во цевководите. Уникатната карактеристика на топчестиот вентил монтиран на бандаж е неговиот диск во тркалезна или сферична форма поставен во центарот. Ова продолжува да ротира за да го запре или започне протокот.
