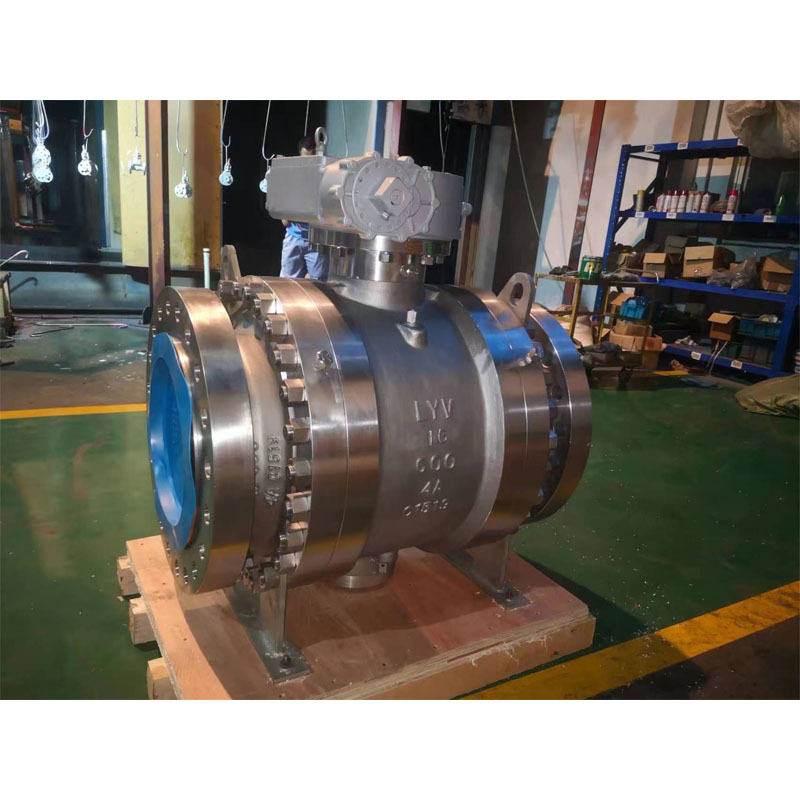

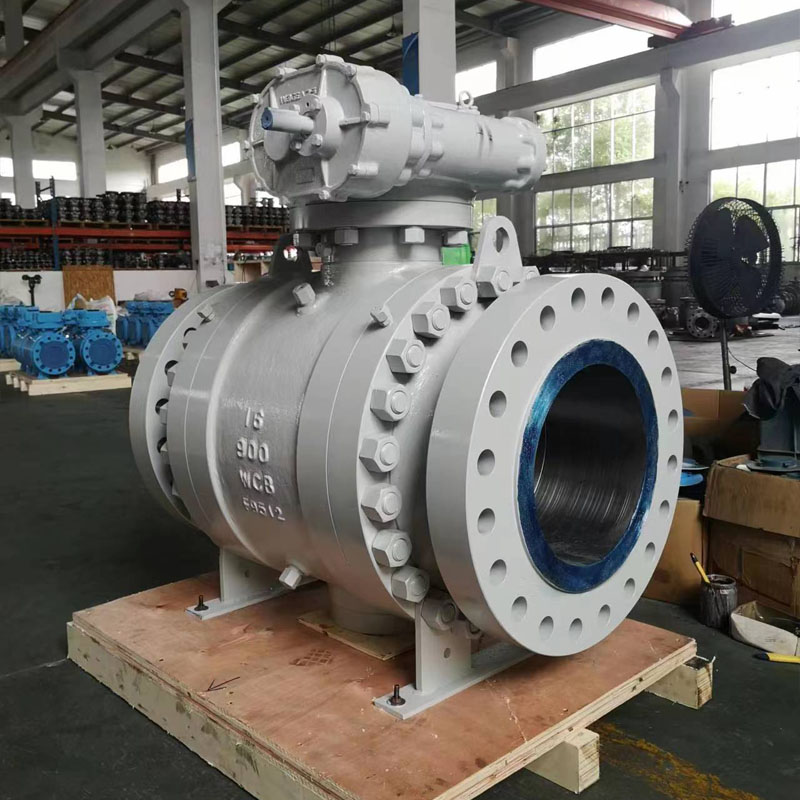

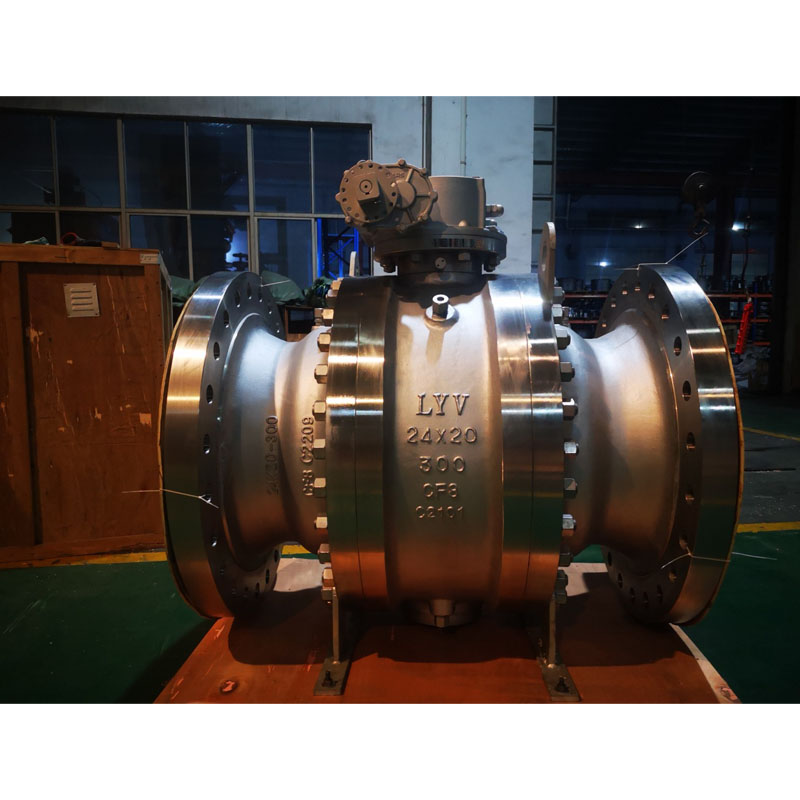

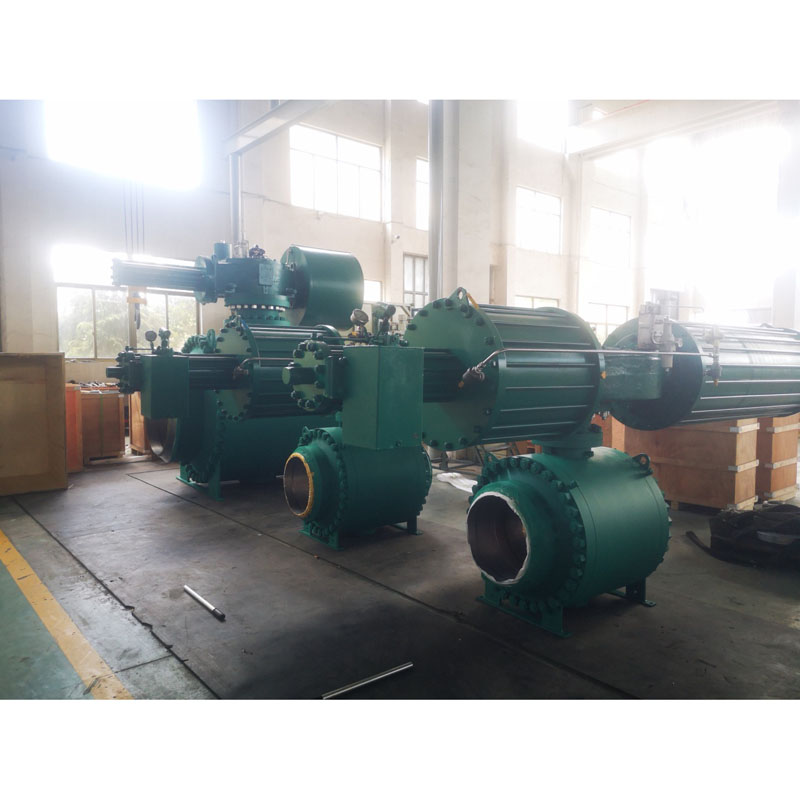

Топчест вентил монтиран на страничен влезен труп

LYV е производител и снабдувач на топчест вентил со монтиран страничен влез Trunnuion во Кина, со одобрени API 6D, ISO 9001 и CE. Страничните топчести вентили за влез се топчести вентили со тело од 2 или 3 парчиња за конструкцијата на поделеното тело.

Дизајн и тестирање Меѓународен стандард на топчест вентил од два дела

Стандард за дизајн: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Стандард за проверка и тестирање: API 598/ API 6D

Стандард за тестирање за безбедно пожар: API 607/API 6FA

Должина од прирабница до прирабница: ANSI B 16.10 -Кратка шема/ Долга шема

Крајна врска : Прирабнички крај до ANSI B 16.5, Краеви за заварување со задник, краеви за заварување на залиха.

Големина на производителот и опсег на притисок:

NPS 1/2" до 48" (за ANSI класа 150LB)

NPS 1/2" до 48" (за ANSI класа 300LB)

NPS 1/2" до 48" (за ANSI класа 600LB)

NPS 1/2" до 36" (за ANSI класа 900LB)

NPS 1/2" до 24" (за ANSI класа 1500LB)

NPS 1/2" до 12" (за ANSI класа 2500LB)

или

DN15 до DN1200 (за PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN15 до DN1200 (за PN4.0Mpa, PN5.0Mpa)

DN15 до DN1200 (за PN6.3Mpa, PN10.0Mpa)

DN15 до DN900 (за PN15.0Mpa)

DN15 до DN600 (за PN25.0Mpa)

Отвор на цевката: полн отвор (FB)/ Намалување на отворот (RB)

Градежно тело: страничен влез

Капата на моторот/Тип на капак: Забравена хауба/Продолжена хауба

Тип на седиште: Мек тип/ Метален тип на тврд печат

Насочен проток: Еднонасочен/Двонасочен

Услужен медиум: природен гас, нафта, вода, гас оксигон итн

Услуга: SOUR, ISO 15156/ NACE MR0175

Карактеристика: Дизајн за заштита од пожар

Анти-статички дизајн

Доказно стебло за издувување

Работа на вентилот: рачна рачка / запчаник за црви / Работа со актуатор / пневматски активирач / електричен погон

МПЦ (Бил на материјалот – БОМ) :

Тело и хауба: ASTM A 216 GR. WCB / ASTM A105N (јаглероден челик)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (јаглероден челик со ниска температура)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (нерѓосувачки челик)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (нерѓосувачки челик)

: ASTM A351 гр. CF8C

: ASTM A890 4A / 5A/ 6A (дуплекс нерѓосувачки челик)

Цврста топка: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Забелешка: Харсеал метален тип на седишта Обработка на топчеста површина: ENP, HCR, WC, заварување Ni60/ Ni55

Стебло: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Заптивка за топчести седишта и тело: Тефлонски Вирџин / 25% Тефлонски Полнет со стакло - GFT / Тефлонски полн со јаглерод - CFT

: PEEK / Delrin / Grafoil – Графитен прстен

Пакување со жлезди: Тефлонски Вирџин / 25% Тефлонски полн со стакло - GFT / Тефлонски полн со јаглерод - CFT

: Графолија – Графитен прстен

Што е топчест вентил монтиран во Trunnion?

Топчестиот вентил монтиран на бандаж е квартален вентил за вртење што помага да се запре течениот медиум во цевководите. Уникатната карактеристика на топчестиот вентил монтиран на бандаж е неговиот диск во тркалезна или сферична форма поставен во центарот. Ова продолжува да ротира за да го запре или започне протокот.
